【3DプリンターAMS安定化】軽すぎるフィラメントリールを『スプールウエイト』で解決！自作PLAモデルと効果を解説
3Dプリンターのマルチカラープリントシステム、AMS（自動フィラメント供給システム）をお使いの皆さん、こんな経験はありませんか？
フィラメントの残量が少なくなってリールが軽くなると、AMS内部でリールが空回りしたり、フィラメントが急に引き出されたりして、供給が不安定になる…。
特に、フィラメントが半分以下になったリールは抵抗が減りすぎ、AMSの繊細な供給機構にとっては不安定要素になってしまいます。
今回は、この厄介な問題を3Dプリントした自作パーツでスマートに解決する「スプールウエイト」をご紹介します。軽くなったリールをしっかりと抑えつけ、AMSの安定供給を補完するアイデアです！
１. 問題提起：なぜフィラメントリールが軽くなるとダメなのか？
Bambu LabなどのAMSは非常に優秀ですが、リールが軽くなりすぎると、以下の問題が発生しやすくなります。
- 空回り・ジャンプ: 軽すぎるリールはわずかな抵抗で勢いよく回ってしまい、フィラメントが必要以上に送られたり、リール自体が台座から浮き上がったりする。
- 供給エラー: フィラメントが安定せず、AMSがフィラメントの交換や引き出しに失敗する確率が上がる。
この不安定さを解消するには、「適切な重さ」をリールに加えることが最も効果的です。
２. 解決策：単三電池で重さを調整する「スプールウエイト」

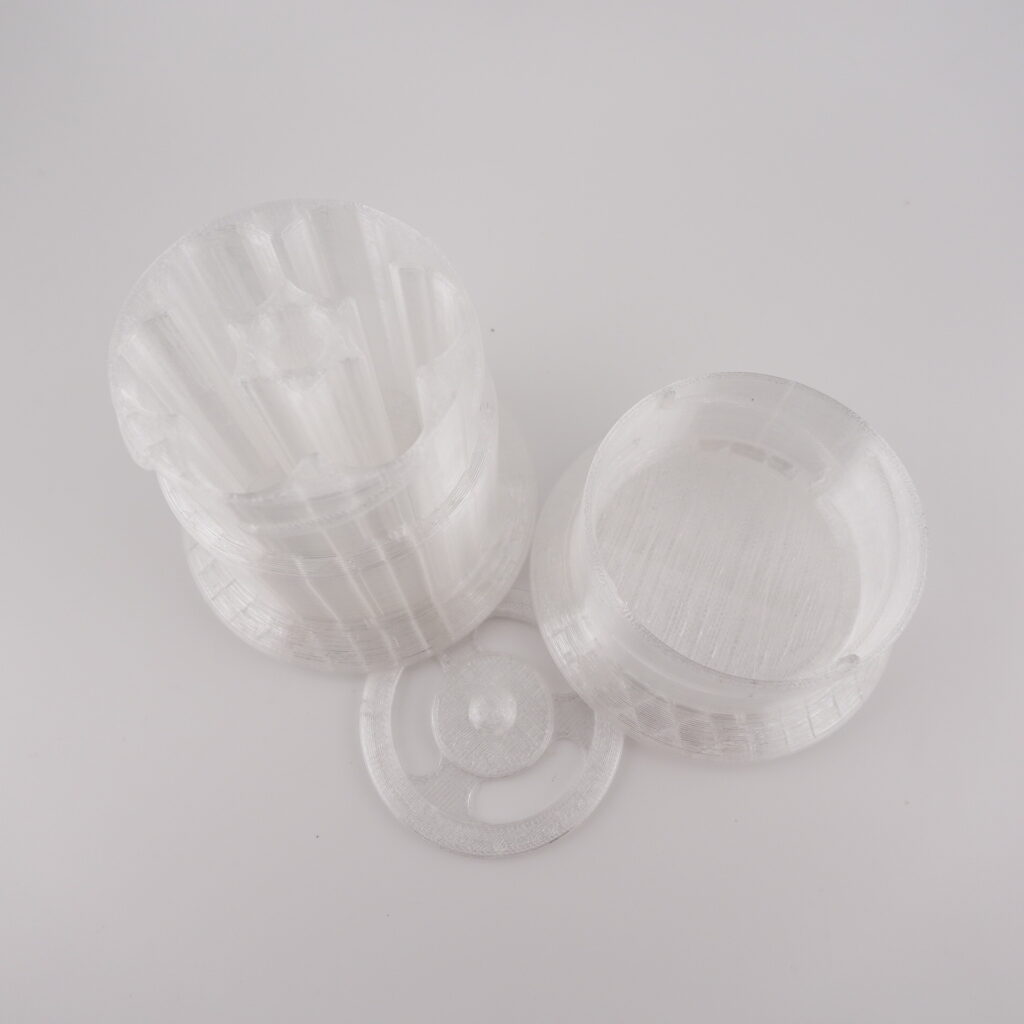

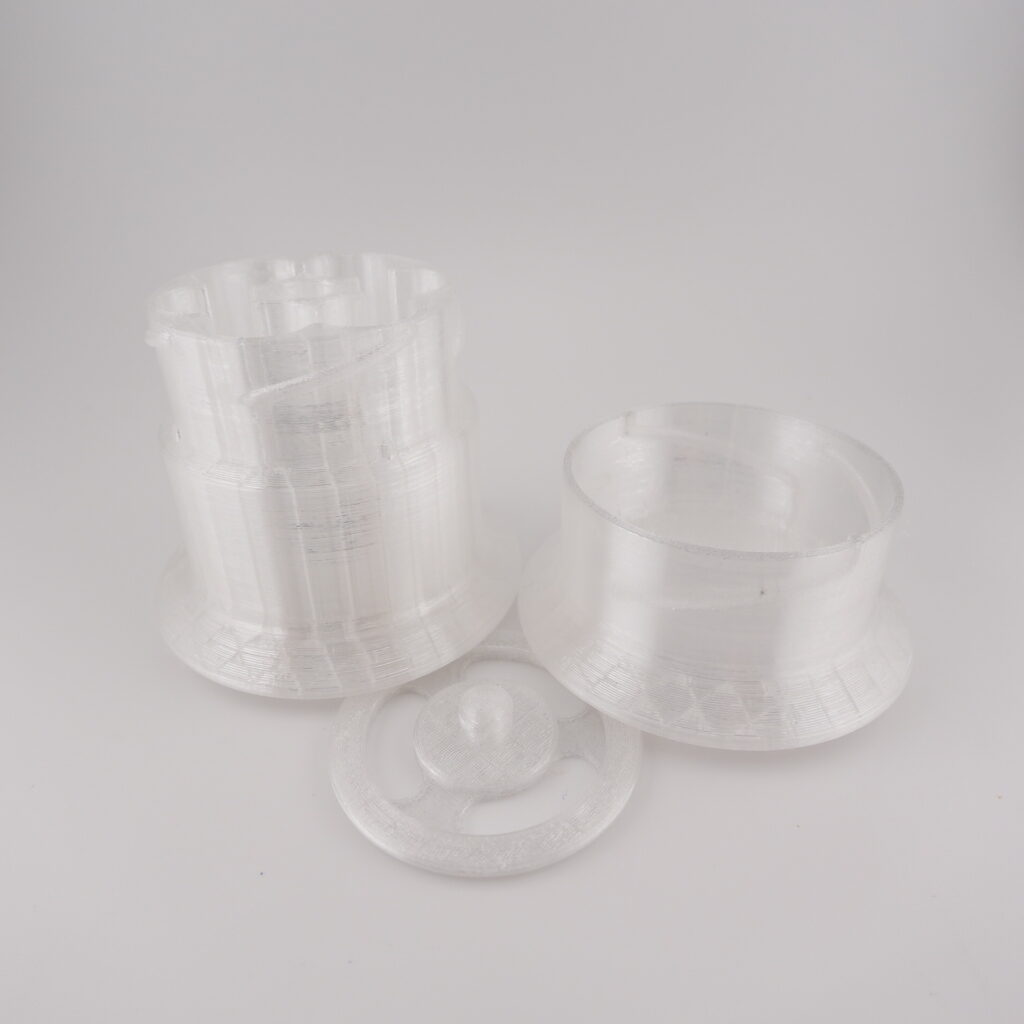

そこで私が3Dプリントで自作したのが、フィラメントリールの中央に装着する「スプールウエイト」です。

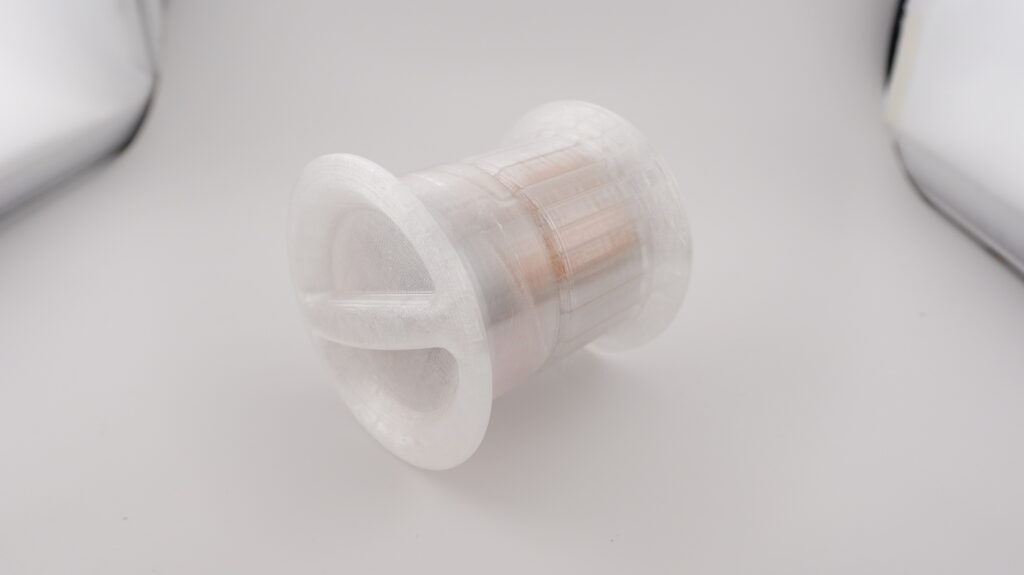

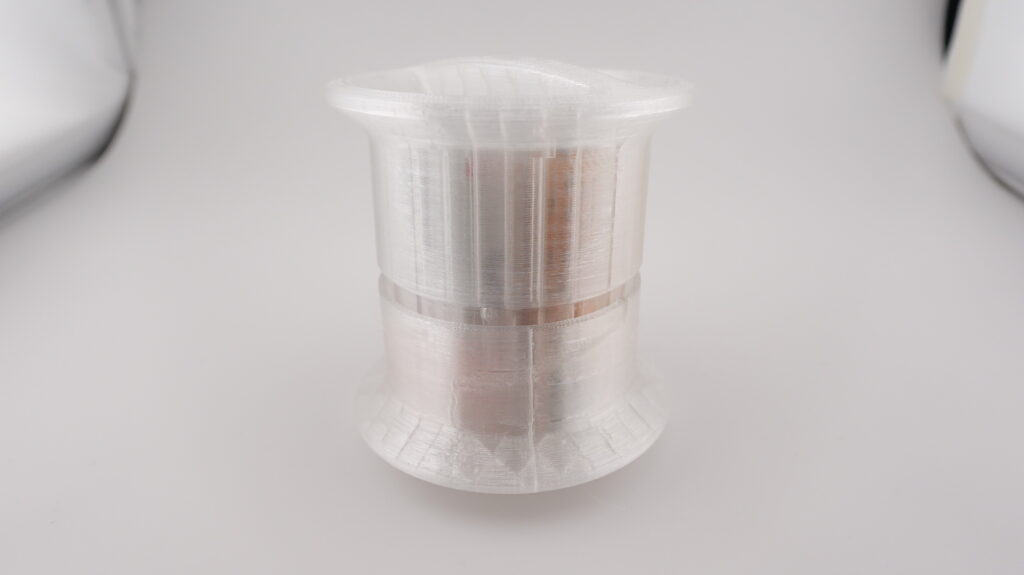

このウエイトの最大のこだわりは、「単三電池6本」を装填できるように設計した点です。
設計のポイント
- 重さの調節: 単三電池は1本あたり約23g〜28g。6本で約150g前後の安定した重さを追加できます。フィラメントの残量に応じて電池の本数を調整することも可能です。
- 低コスト: 市販のウェイトを購入するよりも、安価なPLAで出力し、手持ちの電池を活用できるため、非常に経済的です。
- PLAで作成: 強度が必要な部分ではないため、入手しやすく、寸法安定性の高いPLAフィラメントを使用しました。

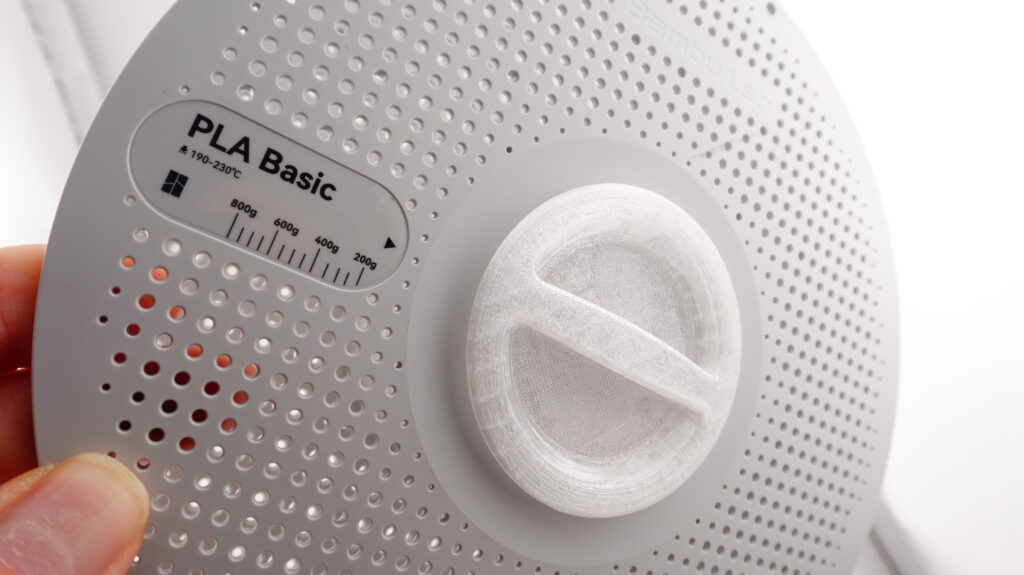

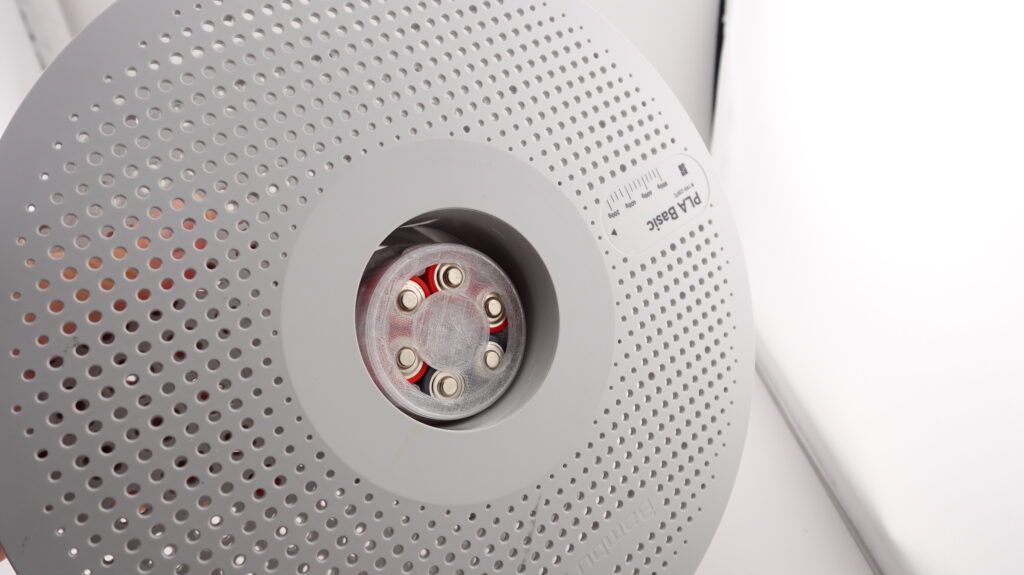

ご覧の通り、リールの中心にぴったりと収まるデザインで、AMS内部でもスムーズに回転します。
３. 制作プロセスと使用フィラメント
使用フィラメント
- PLAフィラメント（お好みの色）
- 積層ピッチ：0.2mm
- インフィル：20%（ハニカムまたはグリッド）
制作自体はシンプルで、特別なサポート材は必要ありません。3Dプリントデータは、電池をスムーズに抜き差しできるように、少しゆとりを持った寸法で設計しています。
４. 効果の検証：AMSの安定性が劇的に向上
実際にスプールウエイトを装着してAMS2を稼働させたところ、軽くなったフィラメントリールが空回りすることなく、非常に安定して回転するようになりました。
特に、残量が少なくなり抵抗が減った状態でも、ウエイトが遠心力と重力でリールをしっかりと抑えるため、フィラメントの引き出し・巻き取りが滑らかになり、結果的にAMSのエラー率が大幅に改善されました。
これは、3Dプリンターの稼働安定性を求める上で、非常に重要なステップと言えます。
５. 動作を動画でチェック！
実際に電池を装填する様子や、完成品がどのように機能するかは、こちらの動画で詳しく確認できます。
動画の**[00:00:10]**あたりでは、電池を装填してウエイトの重みが増す様子を、また完成品を手に取って紹介しているシーンもご覧いただけます。
まとめ：地味だが効果絶大の自作ハック
「スプールウエイト」は派手なパーツではありませんが、AMSの安定稼働には欠かせない地味ながらも効果絶大なハックです。
もし、フィラメントの残量減少によるAMSの供給エラーにお悩みであれば、ぜひこのアイデアを試してみてください。
